當前位置：首頁 » 日產進口晶振 » 愛普生晶振 » 愛普生晶振,貼片晶振,FA-20H晶振,Q24FA20H00001晶振

prevnext

愛普生晶振,貼片晶振,FA-20H晶振,Q24FA20H00001晶振

頻率：12~54MHZ

尺寸：2.5*2.0mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,

訂購熱線：0755-27876201

愛普生晶振公司已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.

愛普生晶振公司加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.

愛普生晶振,貼片晶振,FA-20H晶振,Q24FA20H00001晶振,2520貼片晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.

石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割'可獲得不同特性的石英晶片'通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶體諧振器目前主要使用的有AT切,BT切.其它切型還有 CT.DT.GT.NT 等.

愛普生晶振規格	單位	FA-20H晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	12.00MHZ~54.0MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.zk17.com.cn/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

FA-20H晶振參數

FA-20H	18.000000 MHz	+/-10 ppm	+/-20 ppm	-30 to +85 °C	≤ 80 Ω	≤ 100 µW	+/-1ppm	Fundamental	Au
FA-20H	40.000000 MHz	+/-10 ppm	+/-18 ppm	-20 to +70 °C	≤ 40 Ω	≤ 100 µW	+/-1ppm	Fundamental	Au
FA-20H	26.000000 MHz	+/-10 ppm	+/-10 ppm	-20 to +75 °C	≤ 60 Ω	≤ 100 µW	+/-1ppm	Fundamental	Au
FA-20H	26.000000 MHz	+/-10 ppm	+/-10 ppm	-20 to +70 °C	≤ 60 Ω	≤ 100 µW	+/-1ppm	Fundamental	Au
FA-20H	48.000000 MHz	+/-50 ppm	+/-30 ppm	-20 to +70 °C	≤ 40 Ω	≤ 100 µW	+/-3ppm	Fundamental	Au
FA-20H	40.000000 MHz	+/-10 ppm	+/-15 ppm	-20 to +75 °C	≤ 40 Ω	≤ 100 µW	+/-1ppm	Fundamental	Au
FA-20H	40.000000 MHz	+/-10 ppm	+/-15 ppm	-20 to +75 °C	≤ 40 Ω	≤ 100 µW	+/-1ppm	Fundamental	Au
FA-20H	40.000000 MHz	+/-10 ppm	+/-15 ppm	-20 to +75 °C	≤ 40 Ω	≤ 100 µW	+/-1ppm	Fundamental	Au
FA-20H	40.000000 MHz	+/-10 ppm	+/-15 ppm	-20 to +75 °C	≤ 40 Ω	≤ 100 µW	+/-1ppm	Fundamental	Au
FA-20H	40.000000 MHz	+/-10 ppm	+/-10 ppm	-20 to +70 °C	≤ 40 Ω	≤ 100 µW	+/-1ppm	Fundamental	Au

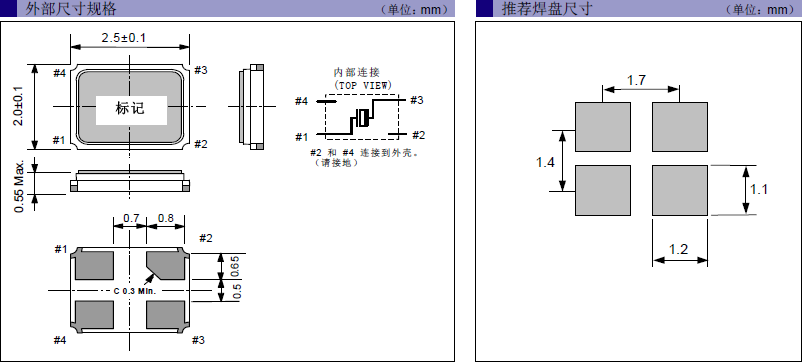

FA-20H 2520 FA-20H晶振編碼

Q24FA20H00001

2.5 x 2 x 0.55mm

FA-20H

18.000000 MHz

10 pF

+/-10 ppm

+/-20 ppm

-30 to +85 °C

≤ 80 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00003

2.5 x 2 x 0.55mm

FA-20H

40.000000 MHz

9 pF

+/-10 ppm

+/-18 ppm

-20 to +70 °C

≤ 40 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00005

2.5 x 2 x 0.55mm

FA-20H

26.000000 MHz

9 pF

+/-10 ppm

-20 to +75 °C

≤ 60 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00006

2.5 x 2 x 0.55mm

FA-20H

26.000000 MHz

10 pF

+/-10 ppm

-20 to +70 °C

≤ 60 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00008

2.5 x 2 x 0.55mm

FA-20H

48.000000 MHz

7 pF

+/-50 ppm

+/-30 ppm

-20 to +70 °C

≤ 40 Ω

≤ 100 µW

+/-3ppm

Fundamental

Q24FA20H00029

2.5 x 2 x 0.55mm

FA-20H

40.000000 MHz

8 pF

+/-10 ppm

+/-15 ppm

-20 to +75 °C

≤ 40 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00031

2.5 x 2 x 0.55mm

FA-20H

40.000000 MHz

9 pF

+/-10 ppm

+/-15 ppm

-20 to +75 °C

≤ 40 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00036

2.5 x 2 x 0.55mm

FA-20H

40.000000 MHz

11.5 pF

+/-10 ppm

+/-15 ppm

-20 to +75 °C

≤ 40 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00037

2.5 x 2 x 0.55mm

FA-20H

40.000000 MHz

12 pF

+/-10 ppm

+/-15 ppm

-20 to +75 °C

≤ 40 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00038

2.5 x 2 x 0.55mm

FA-20H

40.000000 MHz

12 pF

+/-10 ppm

-20 to +70 °C

≤ 40 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00039

2.5 x 2 x 0.55mm

FA-20H

26.000000 MHz

9 pF

-9/+11 ppm

-10/+8 ppm

-20 to +75 °C

≤ 60 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00041

2.5 x 2 x 0.55mm

FA-20H

19.200000 MHz

10 pF

+/-30 ppm

+/-50 ppm

-20 to +75 °C

≤ 80 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00043

2.5 x 2 x 0.55mm

FA-20H

40.000000 MHz

7 pF

+/-30 ppm

-20 to +75 °C

≤ 40 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00044

2.5 x 2 x 0.55mm

FA-20H

16.000000 MHz

9 pF

+/-10 ppm

+/-12 ppm

-20 to +75 °C

≤ 80 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00047

2.5 x 2 x 0.55mm

FA-20H

40.000000 MHz

8.5 pF

+/-15 ppm

-20 to +85 °C

≤ 40 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00049

2.5 x 2 x 0.55mm

FA-20H

26.000000 MHz

9 pF

+/-30 ppm

+/-10 ppm

-20 to +75 °C

≤ 60 Ω

≤ 100 µW

+/-1ppm

Fundamental

Q24FA20H00050

2.5 x 2 x 0.55mm

FA-20H

32.000000 MHz

16 pF

+/-10 ppm

+/-25 ppm

-40 to +85 °C

≤ 50 Ω

≤ 100 µW

+/-1ppm

Fundamental

FA-20H晶振以下各項注意事項

所有產品的共同點

1:抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2:輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.

3:化學制劑/pH值環境

請勿在PH值范圍可能導致腐蝕或溶解貼片晶振晶振或包裝材料的環境下使用或儲藏這些產品.

4:粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5:鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

6:靜電

過高的靜電可能會損壞SMD晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.愛普生晶振,貼片晶振,FA-20H晶振,Q24FA20H00001晶振

EPSON晶振環保理念:

愛普生晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.

愛普生晶振集團公司將關注所有環境適用的法律,法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.

精工愛普生晶振集團將在溫補晶振,貼片晶振等各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.

EPSON晶振盡可能的采用無害的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質,溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.

根據需要,提高環境技術,材料和產品的發展信息及環境管理活動的公開性.愛普生晶振,貼片晶振,FA-20H晶振,Q24FA20H00001晶振
