它曾經是任何優秀的電子實驗者都有一個裝滿水晶的袋子,因為你從來不知道你可能需要的頻率.這些天,你可能會少得多,因為你通常只需要一個參考頻率并從中獲得所有其他頻率.但是你怎么測試水晶呢?你不能用萬用表測試它.
他的方法很簡單:使用示波器監控函數發生器,但將晶振串聯測試.然后移動頻率,直到看到示波器峰值上的電壓.該頻率應與晶體的工作頻率相匹配.
有趣的是,由于晶體的共振,示波器上的電壓可能遠高于信號發生器的輸入電壓.這是一個簡單的測試,但有效.當然,您也可以使用一個小石英晶體振蕩器,看看晶體在實際電路中的作用.
我們之前使用網絡分析儀對晶體進行了測試,我們甚至制作了一個視頻,顯示了與[Mousa]基本相同的測試,盡管它是在LC電路上,而不是晶體.你需要注意的是,你沒有意外地以泛音模式操作水晶,雖然大概是它適用于諧波,它也應該在基頻上工作.我們還看到了使用軟件定義無線電完成的貼片晶振測試和分類

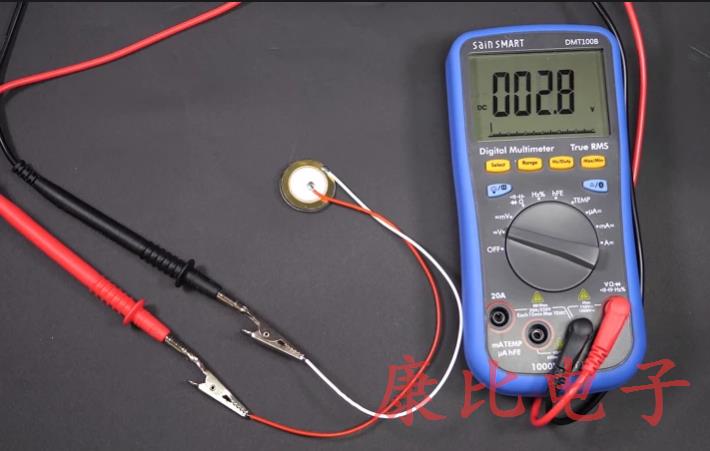

北半球的夏天意味著戶外烹飪.火柴是老式的,你更可能使用壓電打火機來啟動烤架.[•史蒂夫•模具]有一個,但他不明白為什么它會起作用的物理原因,所以他決定做這項研究.
前兩分鐘是你已經知道的事情的回顧.但是在那之后,[•史蒂夫進入了石英晶振的晶格結構.他用一些電腦動畫和花生醬蓋子向你展示了壓縮水晶產生電能的確切原因.
如果你認為你不關心燒烤打火機,[•史蒂夫]提醒你,同樣的效果是我們在晶體振蕩器中使用的石英晶體起作用的原因.特別是,他觀察了一個以32.768K赫茲振動的小晶體是如何制成手表的.
對于一門科學課來說,這將是一件很棒的事情.水晶取代了手表內的音叉,這一事實表明了過去50年里事情發生了多大的變化.
順便說一句,如果你認為你了解觸發器,你可能會發現第二秒的結尾有點令人驚訝,觸發器的使用也很不尋常.
我們以前看過舊手表.我們也經常談論晶振的實際應用.但是這是一套很好的演示和有趣的觀看.
