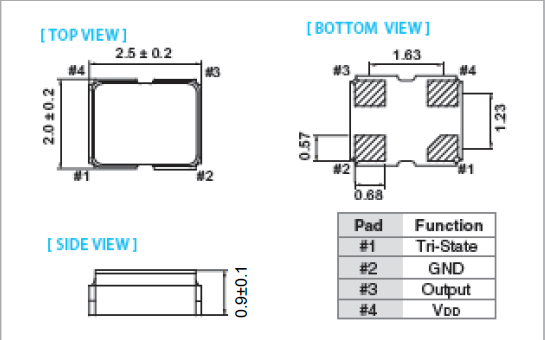

泰藝晶振,貼片晶振,OY晶振,OYETGHJANF-66.667000晶振

頻率：32.768KHz

尺寸：2.5*2.0mm

小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

訂購熱線：0755-27876201

泰藝晶振電子立基臺灣，在美國與中國大陸均設有生產據點，營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地，客戶使用石英晶體振蕩器，有源晶振,壓控振蕩器,貼片晶振遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業。泰藝晶振電子多年來致力于研發創新，部分核心技術是臺灣業界的領先者，近年來陸續取得石英相關制造技術專利；未來將持續加強開發，以成為全球石英晶振頻控元件領導者之目標邁進。

泰藝晶振,貼片晶振,OY晶振,OYETGHJANF-66.667000晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。

項目	符號	OY晶振規格說明	條件
輸出頻率范圍	f₀	32.768KHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.80 V,2.5 V,3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -10℃ to +60℃	請聯系我們查看更多資料http://m.zk17.com.cn
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。泰藝晶振環保方針:

泰藝晶振電子自公司成立以來，秉持對環境保護承諾宣言：『還給后代一個干凈的地球』，所有活動應遵從以下政策：

1. 晶振,石英晶振,有源晶振,壓控晶振自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊，避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題，以《不產生、不使用》為最高指導原則。

2.若無法避免需產生或使用時，應管制單位產生量及使用量，做持續性之追蹤管制、改進并制定預防方案或是降低污染量，水電等消耗性（能）資源使用，應從系統研究改善使用效率，以達成節約能源之目標。泰藝晶振,貼片晶振,OY晶振,OYETGHJANF-66.667000晶振.
