頻率：8~125MHZ

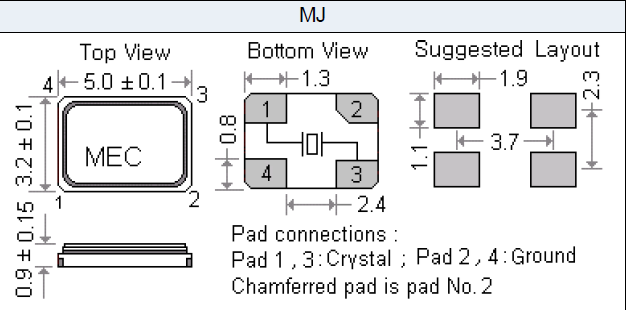

尺寸：5.0*3.2mm
瑪居禮晶振,貼片晶振,MJ晶振,美科利電子工業股份有限公司---臺灣臺北•成立于1973年，自豪地成為臺灣晶體工業的先驅。•公司總部和批量生產設施。• 通過ISO 9001：2008認證。質量管理體系• ISO 14001：2004認證環境管理體系•銷售區域：亞洲，中東，非洲和歐洲. 質量在美科利是首屈一指的，確保每批產品都能滿足從空間技術，電信到消費電子產品等各種應用所需的標準。水星致力于保持高質量 標準通過不斷改進他們的制造技術并保持他們的新產品開發。
智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
|
瑪居禮晶振規格 |
單位 |
MJ晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
8~125MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-50°C ～ +105°C |
裸存 |
|
工作溫度 |
T_use |
-0°C ～ +70°C |
標準溫度 |
|
激勵功率 |
DL |
10,100μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10,20,30× 10-6 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±50× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8~32pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
晶振產品使用每種產品時,請在石英SMD晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。 瑪居禮晶振,貼片晶振,MJ晶振
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的進口無源晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
機械振動的影響:當進口石英晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系. MERCURY晶振集團消除事故和環境方面的偶發事件,減少無線局域網晶振、普通晶體振蕩器（SPXO）材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.瑪居禮晶振,貼片晶振,MJ晶振
MERCURY晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強5032mmSMD晶振污染防治,減少現有的污染廢棄物以及在未來晶體諧振器、普通晶體振蕩器（SPXO）,石英晶振生產制造中所產生的污染.
MERCURY晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的四腳貼片晶振,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
