頻率：16MHz～66MHz

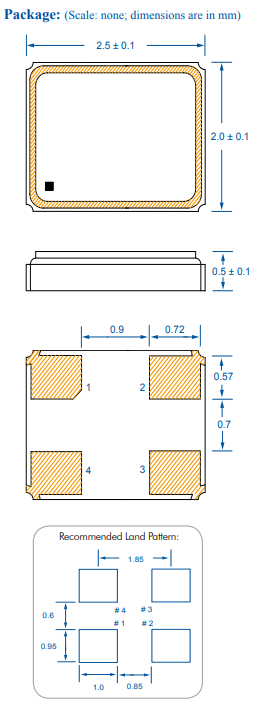

尺寸：2.5*2.0*0.5mm
2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前小型的智能手機里面所應用的就是小型的石英晶振,該產品適用于無線通訊系統,無線局域網,比如通信晶振,已實現低相位噪聲,低電壓,低消費電流和高穩定度,小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
| 制造商 | 百利通亞陶 | 產地 | 臺灣 | 產品型號 | XR25 |
| 頻率 | 16MHz～66MHz | 負載 |
7pF～32pF |
溫度范圍 | -40℃～+125℃ |
| 頻率偏差 |
±10ppm～±50ppm |
封裝 |
金屬面貼片 | 尺寸 | 2.0*1.2*0.6mm |
|

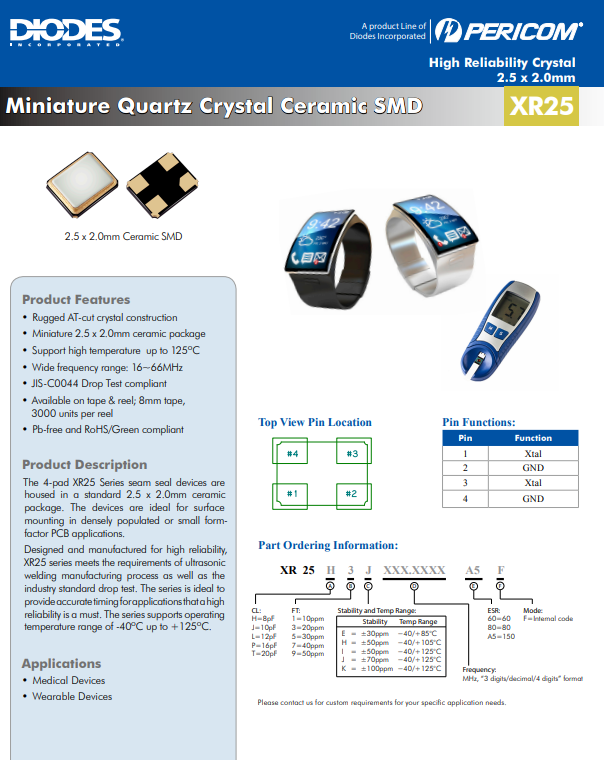

百利通亞陶晶振規格 |
單位 |
XR25晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
16MHz～66MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+125°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10～±50× 10-6(標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30～±100×10-6/-40°C～+125°C
|
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF～32pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
激勵功率
在晶體單元上施加過多驅動力,會導致石英晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
晶體振蕩器和實時時鐘模塊
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近貼片晶振的地方(在20mm范圍之間).
抗沖擊
貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.
輻射
暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.
化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解智能家居晶振或包裝材料的環境下使用或儲藏這些產品.
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)
