石英晶振是現在的科技以及電子產品賴以生存的一款電子元件.同時也是成就現代科技的提供者之一,在現代的電子產品中做出了巨大的貢獻.石英晶振的形成經過幾十道嚴格的工序才能做成成品,并在各項測試合格后才能推進市場,下面所要介紹的便是TXC晶振的一些技術術語.
（1.）石英材料和頻率控制產品
石英是一種結晶二氧化硅，二氧化硅，32對稱三角系統組（圖1），具有壓電性能，是機電產品的操作基礎。憑借其固有的高Q值，石英基諧振器和振蕩器被廣泛用作頻率控制應用電路中的參考信號源。石英頻率控制產品可以分類為體聲波應用器件，例如晶體/諧振器，單片晶體濾波器和時鐘石英晶體振蕩器，以及表面聲波應用器件，例如SAW諧振器和SAW濾波器。一塊特定方向切割，形狀和尺寸的石英晶體被稱為晶體晶片（空白）。這種在兩側具有兩個沉積電極并容納在支架中的晶體晶片是晶體單元（單端口諧振器）。通過使用單端口諧振器作為阻抗元件，可以獲得晶體帶通濾波器。通過將晶體諧振器結合到一種電路中，可以獲得不同類型的時鐘晶體振蕩器（CXO），例如，Pierce振蕩器，Colpitts振蕩器，簡單封裝晶體振蕩器，壓控晶體振蕩器，溫補晶體振蕩器，烤箱受控晶體振蕩器等。通過在石英材料表面上使用數字換能器（IDT）電極的表面波傳播，可以實現更短波長（更高頻率）的振動，而不是石英晶體的整體振動。
（2.）壓電

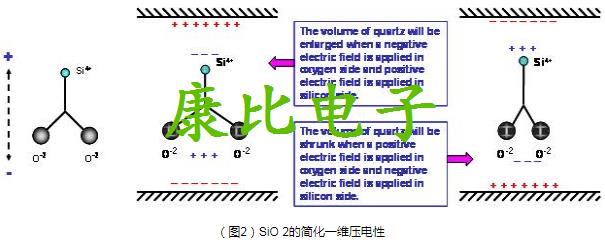

二氧化硅原子在穩定狀態下是電自然的。電偶極子沿硅軸。圖（2a）顯示了簡化的二維結構。當我們沿偶極方向施加電場時，硅側具有正電荷而氧側具有負電荷，氧離子將相互排斥，產生感應電場以平衡系統。如果我們分別對硅和氧離子施加負電荷和正電荷電場，則氧離子將相互拉向。氧離子將沿著水平方向以與替代電場相同的頻率以及垂直方向振動。離子的位移或振動的幅度取決于電場和石英的電偶極子之間的角度。在實際的三維晶振中，電場由涂覆在石英晶片表面上的電極提供。偶極子的取向可以通過石英棒的不同切割角度來確定。
（3.）QUARTZ CRYSTAL CUT的類型

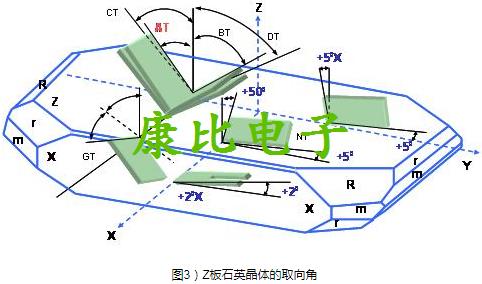

根據與石英棒的不同切割角度，存在不同種類的石英板，例如，AT-，BT-，CT-，DT-，NT-，GT-切割板。由一組歐拉角表示的不同類型的石英切口具有不同的彈性，壓電和介電特性，這是設計石英晶體器件的基本參數。最常用的石英切割類型示意性地示于（圖3）中。
（4.）振動模式
TXC晶振單元的振動模式分為彎曲，延伸，面剪切和厚度剪切模式。表1中列出了通常使用的振動模式和板切割的示意圖。基本模式和泛音模式可以在任何類型的諧振器中操作。最常用的是基本模式，但對于厚度型器件，通常也會使用泛音模式，如（表1）所示
