微晶RV-3032-C7使RTC更小更高效

來源：*** 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2024-03-02 11:23:04【大中小】

分享到：

微晶RV-3032-C7使RTC更小更高效

通過掌握超低功耗技術，CSEM正在幫助各行各業開發可持續解決方案。與Micro Crystal的合作促成了高性能實時時鐘模塊的發布RV-3032-C7時鐘晶振.
RV-3032-C7石英晶體振蕩器代表了迄今為止最節能和溫度補償?shù)腞TC。RV-3032-C7集成了微型晶體組合和智能電子設備，功耗極低。
這一成就凸顯了創新、開發和世界級技術轉讓對工業部門競爭力的貢獻。Micro Crystal很高興慶祝這次合作，并看到該產品自推出以來在市場上獲得了很好的采用。兩個實體都期待著下一次合作！
“RV-3032-C7是節能領域的重要參與者，因?yàn)樗试S在其余電子設備處于斷電模式時以盡可能低的功耗計時。”微晶公司的技術營銷經理尼古拉斯·莫澤說。
RV-3032-C7石英晶振是一款帶IC接口的高性能溫度補償實時時鐘模塊，提供整個工業溫度范圍內世界上最好的時間精度超低電流消耗。
嵌入式32.768kHz晶體諧振器的工廠校準溫度補償提供-40至85°C范圍內的精度為±2.5ppm（0至50°C范圍內的精度為1.5ppm相當于0.13秒/天和20ppm +85至+105℃）。它通過以下方式延長電池壽命計時電流低至160 nA.
除了標準實時時鐘（RTC）功能（如日歷（閏年的百分之一秒）、計時器和鬧鐘）外，它還包括一個精確的高分辨率溫度傳感器利用可編程溫度窗口檢測中斷，智能電源管理功能和用戶EEPROM & RAM。帶有時間戳和可編程密碼的外部事件檢測中斷提供針對欺詐和黑客攻擊的安全解決方案.

具有可靠真空密封金屬蓋的超小尺寸和緊湊尺寸提供了SMT完全集成且易于實施的所有優勢，適用于小型和成本敏感型大批量應用。

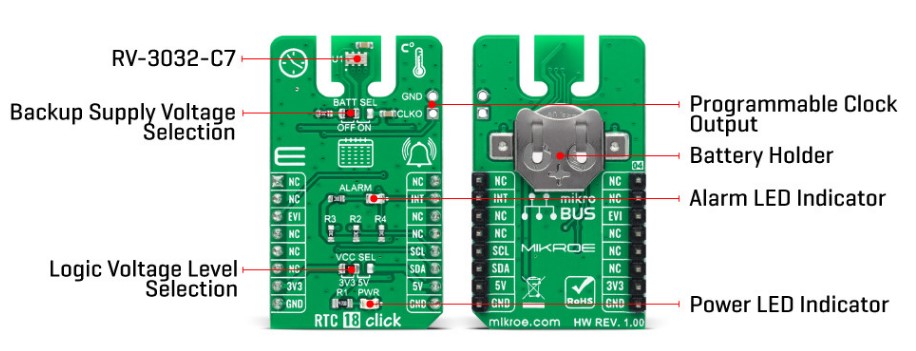

微晶RV-3032-C7使RTC更小更高效

產品特征：
工廠校準的溫度補償：-40至+105℃
高時間精度：1.5ppm（0至+50℃），2.5ppm（-40至+85℃），20ppm（+85至+105℃）
超低功耗：3V和25°C時為160 nA
寬計時電壓范圍：1.3V至5.5V有源晶振
動力管理：具有中斷功能的自動備份切換，帶多功能電荷泵的涓流充電器允許：VBACK ≥ VDD，使用1.75V TDK陶瓷電容器，帶中斷的電源電壓下降檢測（1.3V）
篡改檢測/欺詐保護：帶時間戳的外部事件輸入檢測和中斷，防止黑客攻擊的可編程密碼保護，配置EEPROM
溫度監控：12位溫度傳感器：精度:典型值±1°C。分辨率:（0.0625攝氏度/步）帶中斷的帶時間戳和可編程溫度窗口檢測
標準中斷：內部上電復位，周期性倒計時定時器，定期時間更新（秒、分鐘），日期、小時和分鐘鬧鈴
時間和頻率函數：第100秒、秒、分鐘、小時、日期、月份、年份和工作日，自動閏年校正，可編程EEPROM老化補償，外設的可編程時鐘輸出：晶體模式：32.768KHz、1024Hz、64Hz、1Hz，高頻時鐘模式：8192Hz → 52MHz，步進為8192Hz，保證輸出信號完整性
存儲容量：16字節的用戶RAM，32字節的用戶EEPROM
通信接口：400kHz總線接口
可靠性/認證：100%無鉛，符合RoHS標準，符合AEC-Q200的汽車認證可用

應用程序：測量，可穿戴設備、便攜式設備，物聯網，衛生保健，產業的，汽車的，電源管理的關鍵要素

微晶銀斯沃琪集團旗下的一家公司與CSEM合作開發了一款特別小且節能的RTC，名為RV-3032-C7。RV-3032-C7背后的驅動力是微型晶體與智能電子設備的結合，功耗極低。
利用實時時鐘實現節能，使RTC更小更高效，RV-3032-C7時鐘晶體振蕩器提供多種可編程和自動計時功能，但其最重要的功能是其熱補償晶體頻率，這意味著它可以在-40°C至105°C的溫度范圍內提供精確穩定的計時。相比之下，未進行溫度補償并在這些溫度下工作的RTC每年可能會偏離一小時。
RTC甚至具有自動電池備份開關功能，以防電源故障或主電池更換，因此它不會忘記時間。結合其精確的溫度觸發報警功能，這款RTC非常適合在冷鏈等行業使用，在這些行業中，運輸過程中的溫度控制對于保持易腐產品的安全和最佳狀態至關重要。

什么是實時時鐘？
你有沒有想過為什么智能手機的鬧鐘仍然會在正確的時間響起，即使你的手機處于飛行模式？閏年的日期是如何自動更新的？原因是一個名為的內置組件實時時鐘（RTC）。這些組件在后臺自動將系統置于待機模式，大多數情況下是為了省電。后來，它們充當“警報器”，啟動系統以響應可編程的動作，如計時器、定義的時間和日期，甚至是鍵盤激活等外部事件。出于這些原因，RTC對于能源有限的低功耗應用非常有用，例如物聯網（IoT）設備和醫療可穿戴設備。

制造商零件編號	微晶晶振	描述
OV-7604-C7-32.768k-20PPM-TB-QA	Micro Crystal	32.768 kHz +/-20 PPM -40/+125C AEC-Q200
OV-7604-C7-32.768kHz-20PPM-TA-QC	Micro Crystal	32.768 kHz +/-20 PPM -40/+85C
OV-0100-C7-100.000kHz-20PPM-TA-QC	Micro Crystal	100.0 kHz +/-20 PPM -40/+85C
OM-0100-C8-100.00kHz-20PPM-TA-QC	Micro Crystal	100.0 kHz +/-20 PPM -40/+85C
OM-7605-C8-32.768kHz-20PPM-TA-QC	Micro Crystal	32.768 kHz +/-20 PPM -40/+85C
OM-7604-C7-32.768kHz-20PPM-TA-QC	Micro Crystal	32.768 kHz +/-20 PPM I2C -40/+85C
202273-EA00	Micro Crystal	128MHz 20ppm -55C +85C
OV-7604-C7-32.768kHz-20PPM-TB-QC	Micro Crystal	32.768 kHz +/-20 PPM -40/+125C
OV-7605-C8-32.768kHz-20PPM-TA-QC	Micro Crystal	32.768 kHz +/-20 PPM -40/+85C
OM-7604-C7-32.768kHz-20PPM-TB-QC	Micro Crystal	32.768 kHz +/-20 PPM -40/+125C
OV-7604-C7-32.768k-10PPM-TB-QA	Micro Crystal	32.768 kHz +/-10 PPM -40/+125C AEC-Q200
OV-7604-C7-32.768k-20PPM-TA-QA	Micro Crystal	32.768 kHz +/-20 PPM -40/+85C
OV-7604-C7-32.768kHz-10PPM-TA-QC	Micro Crystal	32.768 kHz +/-10 PPM -40/+85C
OV-0100-C7-100.000kHz-50PPM-TA-QC	Micro Crystal	100.0 kHz +/-50 PPM -40/+85C
OM-7605-C8-20PPM-TA-QA	Micro Crystal	32.768kHz 20ppm 1.6-5.5V
