OLA5011-100.0M,正弦波輸出晶振,OLA5振蕩器,恒溫石英晶振,美國普銳特晶振

OLA5011 - 100.0M作為美國普銳特的一款恒溫晶體振蕩器，在眾多高端應用中展現出卓越的性能。其100.0MHz的正弦波輸出頻率，為各類電子設備提供了穩定且精準的時鐘信號，尤其適用于對信號純度和穩定性要求苛刻的系統。
該晶振采用高品質石英材料，結合普銳特晶振先進的制造工藝，在 - 40℃至 + 85℃的寬溫度范圍內，能將頻率偏差嚴格控制在極小范圍，確保卓越的頻率穩定性。獨特的恒溫設計，通過內置的溫度補償機制，有效降低溫度變化對頻率的影響，進一步提升了在不同環境條件下的頻率穩定性，即使在溫度波動較大的環境中，也能保持高精度的時鐘輸出。
正弦波輸出特性使該石英晶振輸出的信號純凈度高，諧波失真小，適用于對信號質量要求極高的通信設備，如衛星通信、微波通信等領域，確保數據在長距離傳輸過程中的準確性和可靠性。在航天領域，為飛行器的導航、通信及控制系統提供穩定的時鐘基準，保障航天任務的順利進行。在高端測試測量?jī)x器中，其高精度、低失真的正弦波時鐘信號滿足了對時間和頻率測量的嚴格要求，提升了測量的準確性和可靠性。

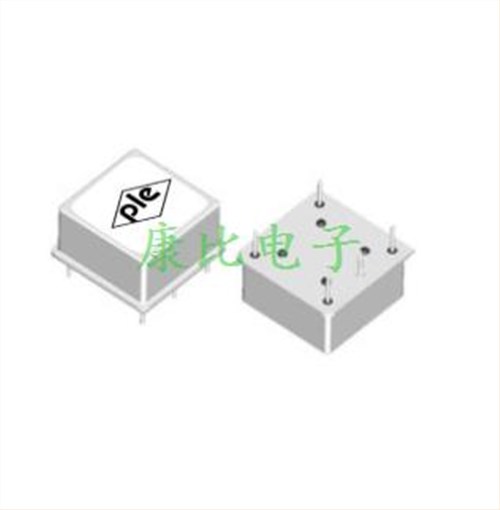

作為OLA5振蕩器系列的一員，OLA5011 - 100.0M石英插件晶振的設計緊湊，便于在電路板上安裝，適應現代電子設備小型化、集成化的發展趨勢。普銳特對該晶振的品質把控貫穿整個生產流程，從原材料的嚴格篩選到生產過程中的精細加工，每一個環節都遵循嚴格的質量標準。經過高低溫循環、濕度、振動及沖擊等一系列嚴苛測試，確保晶振在各種復雜環境下都能穩定工作，為產品的長期穩定運行提供可靠保障。無論是在對信號穩定性要求極高的通信基站，還是在追求極致精度的航天設備中，OLA5011 - 100.0M都憑借其卓越的性能、可靠的品質，成為眾多高端系統的理想時鐘源選擇。

OLA5011-100.0M,正弦波輸出晶振,OLA5振蕩器,恒溫石英晶振,美國普銳特晶振

OLA5011-100.0M,正弦波輸出晶振,OLA5振蕩器,恒溫石英晶振,美國普銳特晶振

OLA5011-100.0M,正弦波輸出晶振,OLA5振蕩器,恒溫石英晶振,美國普銳特晶振

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
